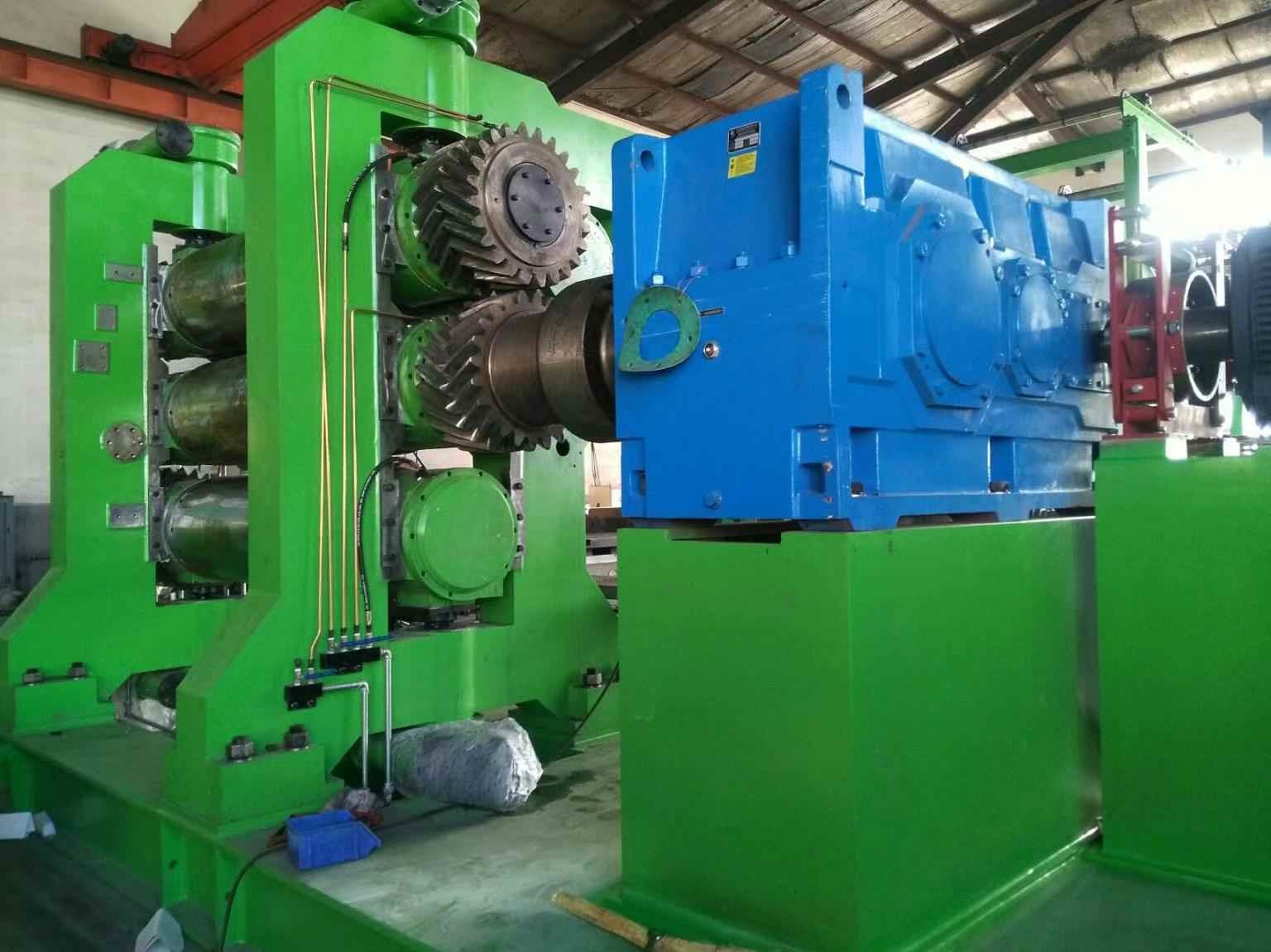

1600m m tres ruedan la máquina de goma del calendario del rollo de la máquina 3 del calendario

Reducción y componentes eléctricos:

1- Componentes eléctricos y de motor equipados con "SIEMENS", "MITSUBSHI", "CHINT", etc.

2.Fama marca PLC control automático, seguro, sellable, estable.

3. conservación de energía, tenemos patente para esto.

Requisitos de aplicación y funcionamiento del equipo

1.1Principales aplicaciones:Esta máquina se utiliza principalmente para cortinas, lienzos y otros tejidos de doble cara con caucho continuo.

1.2 Requisitos de funcionamiento A. Ambiente de marcha: altitud < 1000 m,

temperatura: 5°C-40°C, humildad relativa máxima 95%

B. Fuente de alimentación: AC415V/50Hz, de tres fases

C. Presión del agua de refrigeración: 0,2-0,4Mpa

Temperatura del agua de refrigeración: < 25°C±3°C

2 Principales parámetros técnicos

Diámetro del rodillo 550 mm

Duración de trabajo del rollo 1600 mm

Velocidad lineal media de rodamiento 4-32 m/min

Relación de velocidad de los rollos 1:1.5:1.5:1

Rango máximo de pinza 10 mm

espesor del producto calendarizado 0,3-6 mm

Ancho máximo del producto calendarizado 1400 mm

Motor principal

Potencia 132/160kw

Velocidad 980 rpm

Tipo de ajuste del pezón ajuste motorizado

Presión del agua de enfriamiento 0,2-0,4Mpa

Dimensiones generales (L*W*H) 6270*2960*4100mm

Peso aproximado 22000 kg

3 Rango de suministro

Se utiliza principalmente para el pegado continuo de tela de cortina, lienzo y otros textiles de un solo o dos lados, y para la producción de calandras de película delgada de material de caucho, neumático radial y capa hermética.
1Adopta un rodillo perforado periférico con buenos efectos de calefacción y refrigeración.
2El eje cruzado, el dispositivo de precarga y el dispositivo de retroceso están configurados para garantizar la precisión del producto.
3Cada rodillo es impulsado por un motor independiente y la relación de velocidad es ajustable para satisfacer diferentes procesos.
4El sistema de control adopta PLC, seguridad y fiabilidad, fácil operación y alta automatización.

Cuerpo de la máquina (placa de cama y marco) 1 conjunto

Cuatro conjuntos de rodamientos

Dispositivo de ajuste del pico 3 conjuntos

Dispositivo de guía de existencias 1 conjunto

Sistema de lubricación 1 conjunto

Sistema de transmisión 1 conjunto

Sistema de regulación de la temperatura de rodadura de las tuberías 1 conjunto

Cerrojos de la base 1 conjunto

Sistema de control eléctrico 1 conjunto

4 Artículos siguientes preparados por el usuario final

A. Todos los cables de alambre fuera de la caja de operación y el gabinete de control eléctrico.

B. Todas las tuberías fuera de las juntas giratorias.

5 Fabricación y normas técnicas

5.1 Marco: hierro fundido de alta resistencia mediante tratamiento de recocido y procesado completamente mediante mecanizado de precisión, con una fuerte rigidez y buena capacidad antivibración.

5.2 Plancha de cama: plancha de cama soldada mediante recocido y procesamiento, con una alta rigidez y sin deformación.

5.3 Rollo y rodamiento

(1)Construcción del rollo: rollo liso hueco, rollo perforado opcional.

(2)Materiales y fabricaciones: hechos de aleación de Ni, Cr y Mo mediante fundición centrífuga

(3)Dureza: HRC60-67

(4)Profundidad de la capa de endurecimiento: 5-23 mm

(5)Rajamiento principal: rodamiento de rodillos antirritamiento

6) Soporte de rodamientos: fundición de piezas mediante proceso de recocido, reservado el orificio de aceite de lubricación.

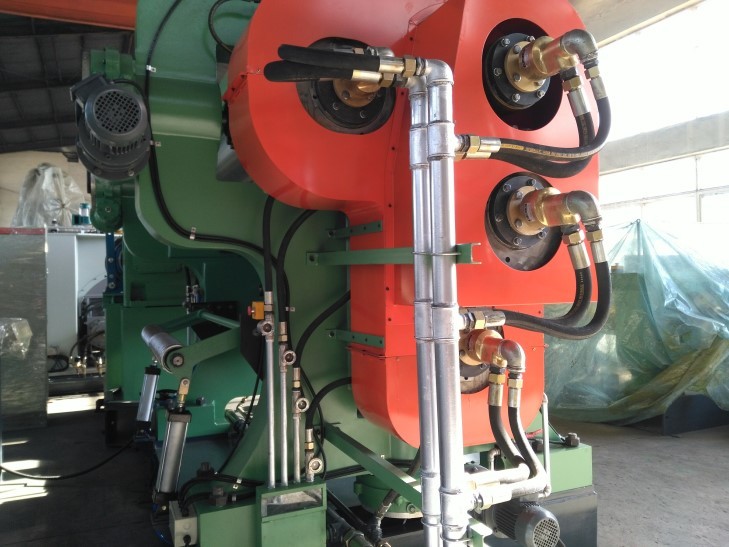

(7)El sistema de regulación de la temperatura del rodillo adopta juntas giratorias de alta calidad y manguera de acero inoxidable.

5.4 Dispositivo de ajuste del pico

El ajuste de la punta se utiliza para los rollos 1#, 2# y 4#, tanto para el ajuste de un solo lado como para el ajuste de la otra cara.

El ajuste múltiple de doble lado está disponible.

5.5 Guía de existencias

El ajuste de la distancia libre se adopta con el tipo manual.

5.6 Reducción de velocidad

(1)Tipo: un eje de entrada y un eje de salida del motor

(2)Lubricación: tipo de baño de aceite

(3)Ajuste de entrada: ajuste flexible

5.7 Cúpula de alfiler de barra

Se adopta un acoplamiento de pines de varilla para conectar el eje de salida del reductor de velocidad y el rodillo, lo que permite un funcionamiento confiable y suave durante el trabajo, así como un mantenimiento fácil.

5.8 Sistema de lubricación

(1)Bearings: hay un depósito de aceite para este sistema, en el que se ajusta la capacidad de flujo, medidor de temperatura del aceite, refrigerador, filtro, etc.

(2)Líneas de lubricación de aceite fino

5.9 Sistema de control eléctrico

El sistema de control completo y perfecto cumple con los requisitos de trabajo del calendario, este sistema se caracteriza por una operación simple y un funcionamiento confiable.
