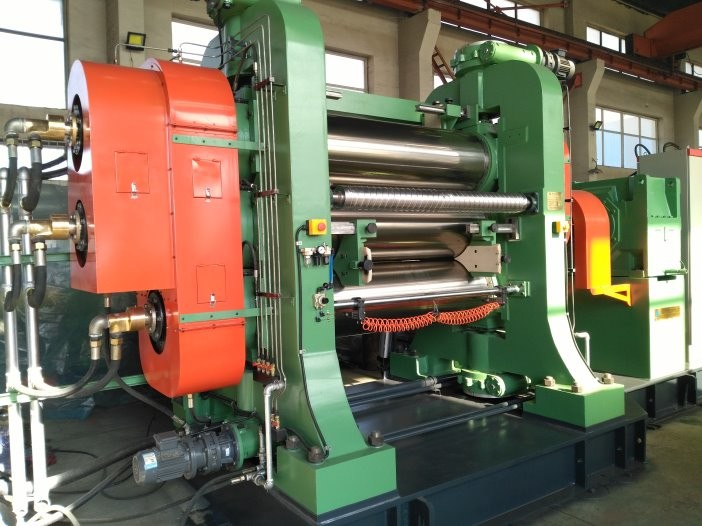

Fase de goma de la CA 415V 50Hz 3 de la máquina del calendario del diámetro 550m m

Componentes de Motor&Electrical:

1. Componentes de Motor&Electrical equipados de “SIEMENS” “MITSUBSHI” “CHINT”, etc.

control auto del PLC de la marca 2.Famous, caja fuerte, Seliable, establo.

3. ahorro de energía, tenemos patente para esto.

Requisitos del uso y de la operación del equipo

1,1 uso principal: Esta máquina se utiliza principalmente para la cortina, lona y otras telas doblan cauchutar continuo de los lados.

1,2 ambiente de funcionamiento de los requisitos A. de la operación: altitude<1000m,

temperatura: 5℃-40℃, humildad relativa máxima el 95%

B. fuente de alimentación: AC415V/50Hz, trifásico

C. presión de agua de enfriamiento: 0.2-0.4Mpa

Temperatura del agua de enfriamiento: ﹤25℃±3℃

2 parámetros técnicos principales

Diámetro 550m m del rollo

Longitud de funcionamiento del rollo 1600m m

Velocidad linear 4-32m/min del rollo medio

Ratio de la velocidad de 1:1.5 de los rollos: 1.5:1

Gama máxima 10m m del pellizco

Grueso calandrado 0.3-6m m del producto

Anchura calandrada máxima 1400m m del producto

Motor principal

Poder 132/160kw

Velocidad 980RPM

El pellizco que ajustaba el tipo motorizó el ajuste

Presión de agua de enfriamiento 0.2-0.4Mpa

Dimensiones totales (L*W*H) 6270*2960*4100m m

Aproximadamente peso 22000kg

Gama de 3 fuentes

Cuerpo de máquina (&frame) de la bancada 1set

Rollo &bearing 4sets

Dispositivo de ajuste del pellizco 3sets

Dispositivo común 1set de la guía

Sistema de lubricante 1set

Sistema de transmisión 1set

Temperatura del rollo que ajusta el sistema de tubería 1set

Pernos de fundación 1set

Sistema de control eléctrico 1set

4 elementos siguientes elaborados por el usuario final

A. Todos los cables de alambre fuera de la caja de la operación y del gabinete de control eléctrico.

B. Todas las tuberías fuera de juntas rotatorias.

Fabricación 5 y estándares técnicos

5,1 marco: arrabio de alta resistencia con el tratamiento de recocido y totalmente proceso vía la precisión que trabaja a máquina, con rigidez fuerte y buena capacidad antivibraciones.

5,2 bancada: bancada soldada con autógena con el recocido y el proceso, con una alta rigidez y ninguna deformación.

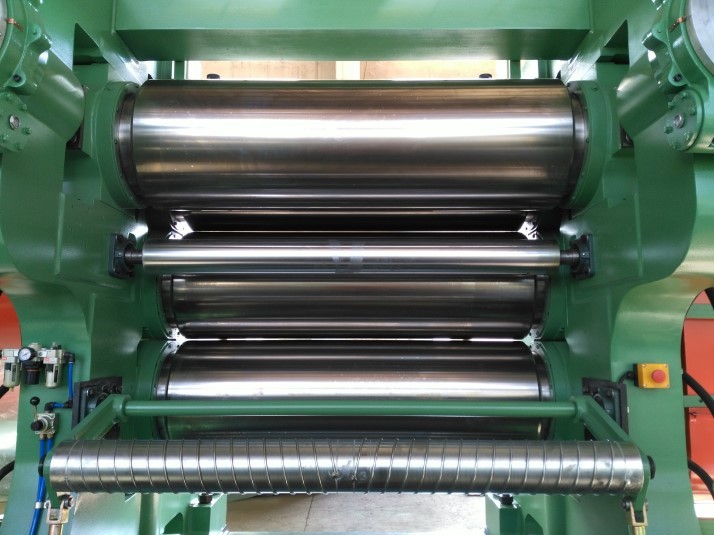

5,3 rollo y el llevar

(1) estructura del rollo: el rollo liso hueco, los rollos perforados es opcional.

material y fabricaciones (de 2): hecho de la aleación del Ni, del Cr y del MES a través del bastidor centrífugo

dureza (de 3): HRC60-67

(4) profundidades de endurecer capa: 5-23m m

(5) transporte principal: rodamiento de rodillos antifricción

(6) soporte de rodadura: las partes de lanzamiento con proceso de recocido, con el agujero de aceite de lubricación reservaron.

(7) temperaturas del rollo que ajustan el sistema adoptan con las juntas rotatorias de alta calidad y la manguera de acero inoxidable.

5,4 dispositivo de ajuste del pellizco

El ajuste del pellizco se utiliza para el rollo 1#, 2# y 4#, solo ajuste lateral y

el ajuste múltiple del doble-lado está disponible.

5,5 guía común

El ajuste de la liquidación se adopta con el tipo manual.

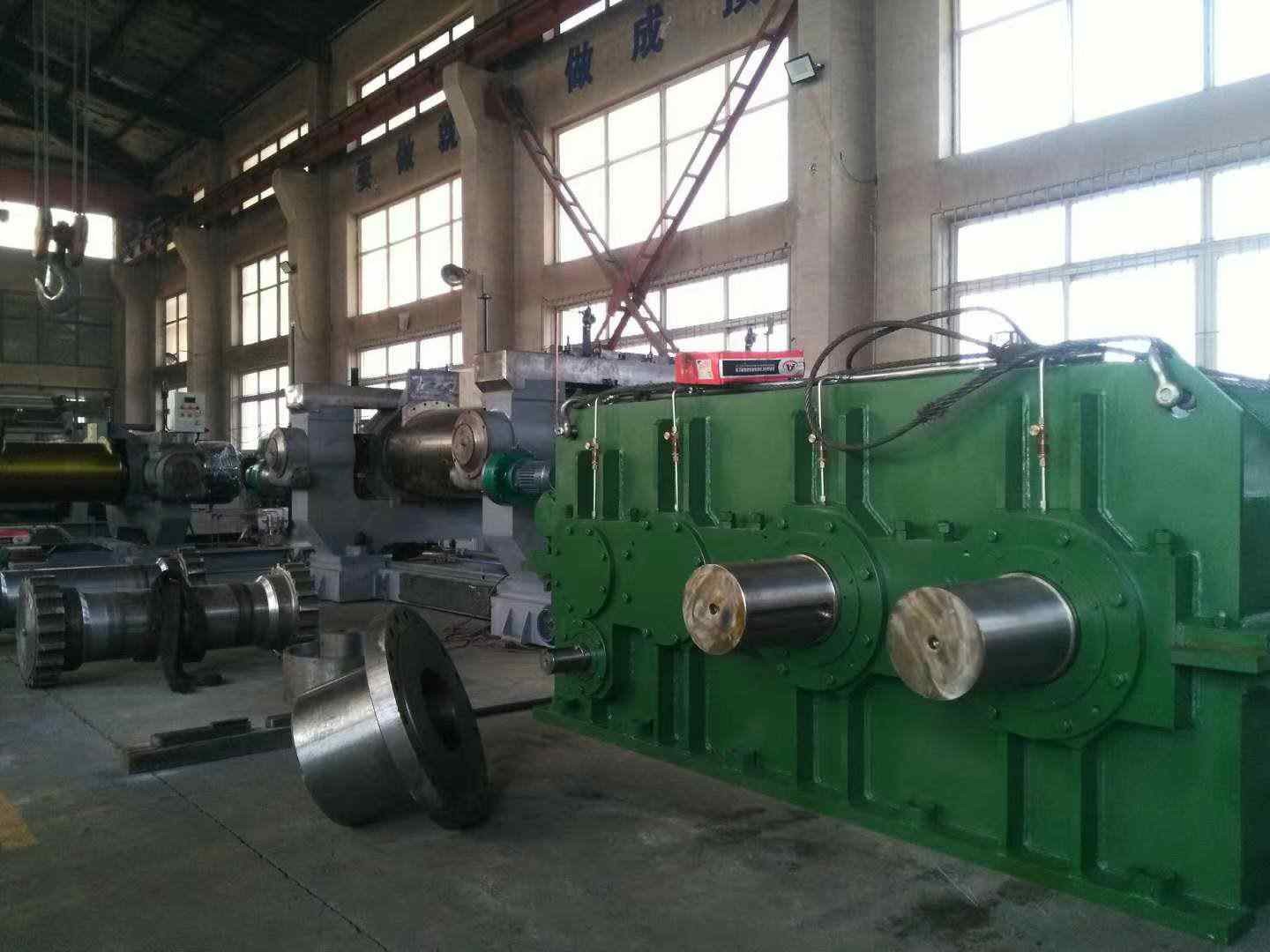

5,6 reductor de velocidad

(1) tipo: una entrada del motor y eje de salida única

lubricación (de 2): tipo del baño del aceite

(3) acoplamiento entrado: acoplamiento flexible

5,7 couplin del perno de Rod

El acoplamiento del perno de Rod se adopta para conectar el eje y el rollo de salida del reductor de velocidad, que hace un confiable y un buen funcionamiento mientras que trabaja, así como un mantenimiento fácil.

5,8 sistema lubricante

(el 1) llevar: hay un tanque de aceite para este sistema, en qué sistema con el ajuste de la capacidad de flujo, el indicador de la temperatura de aceite, el refrigerador, el filtro y el etc.

(2) tuberías finas de la lubricación del aceite

5,9 sistema de control eléctrico

El sistema de control completo y perfecto cumple con requisitos de funcionamiento del calendario, este sistema es atracción de la operación simple y del funcionamiento confiable.
