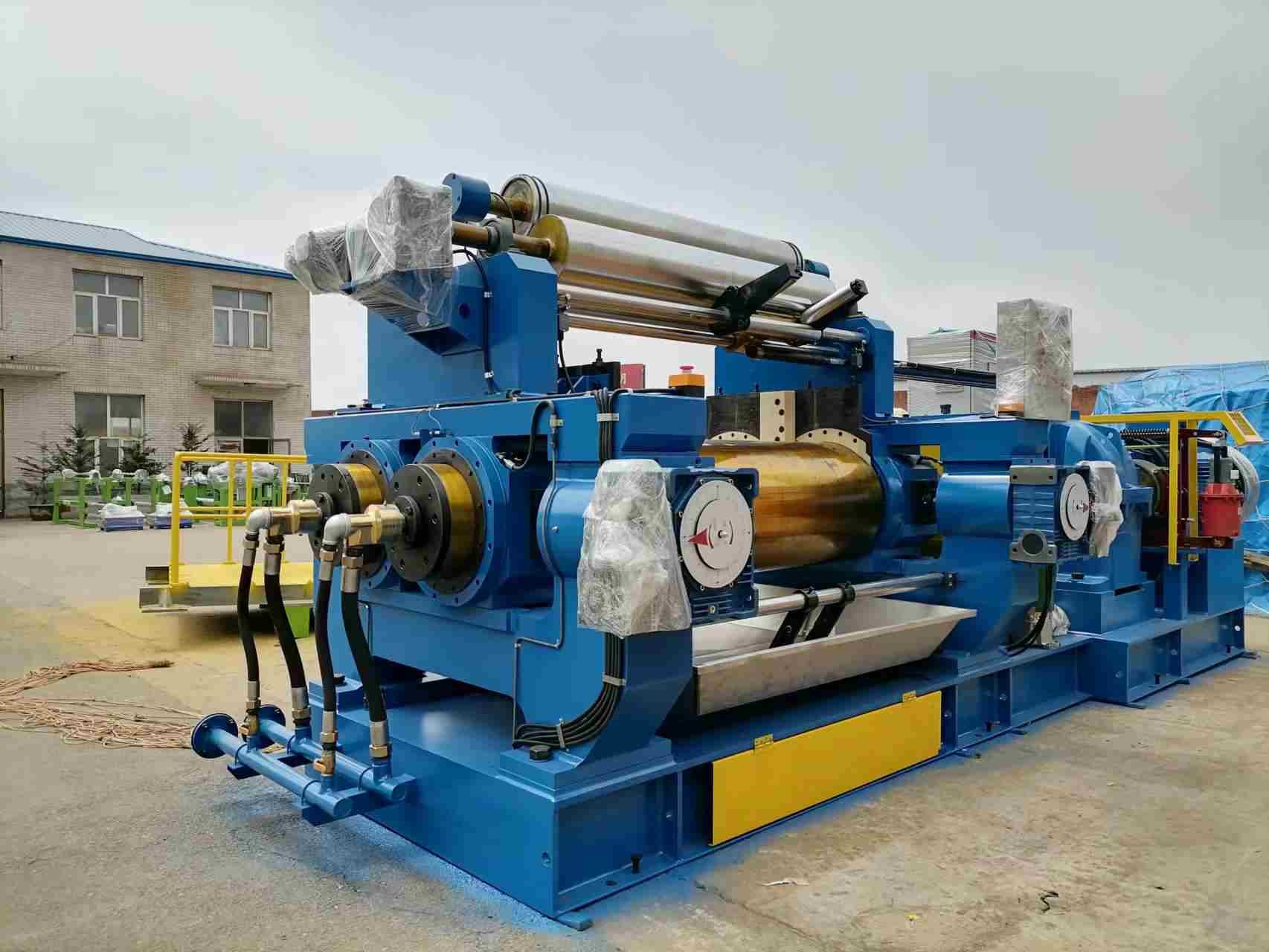

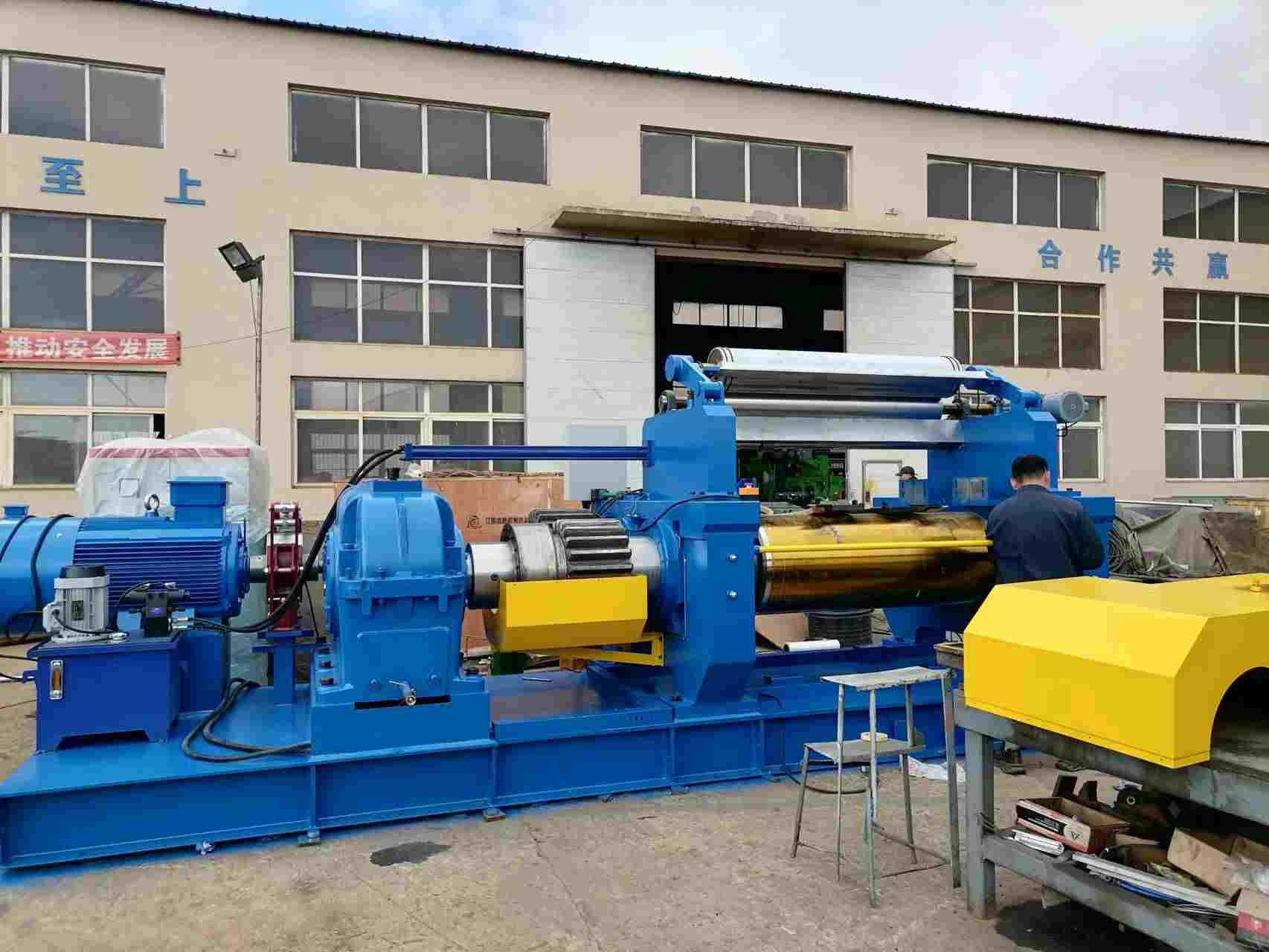

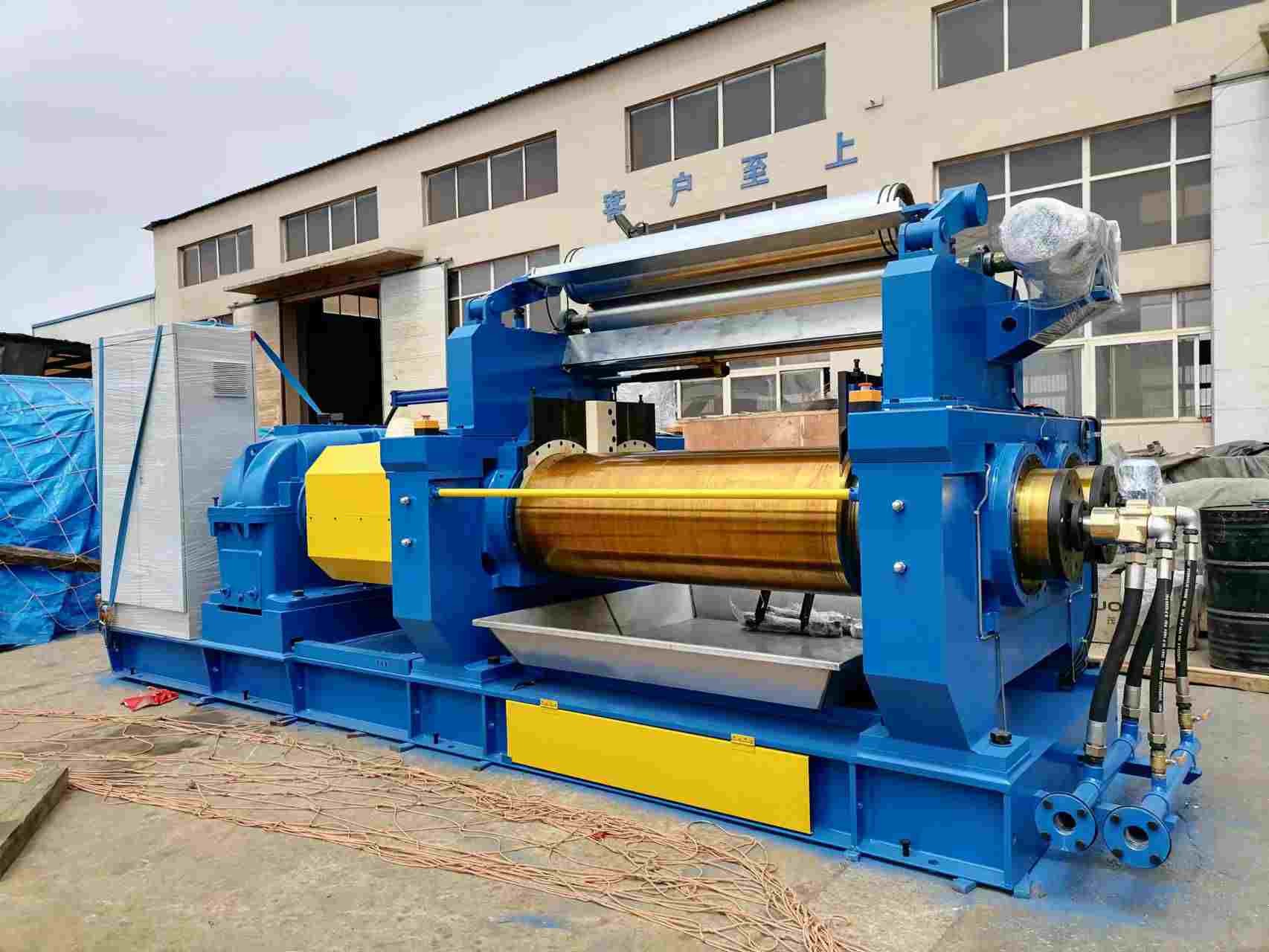

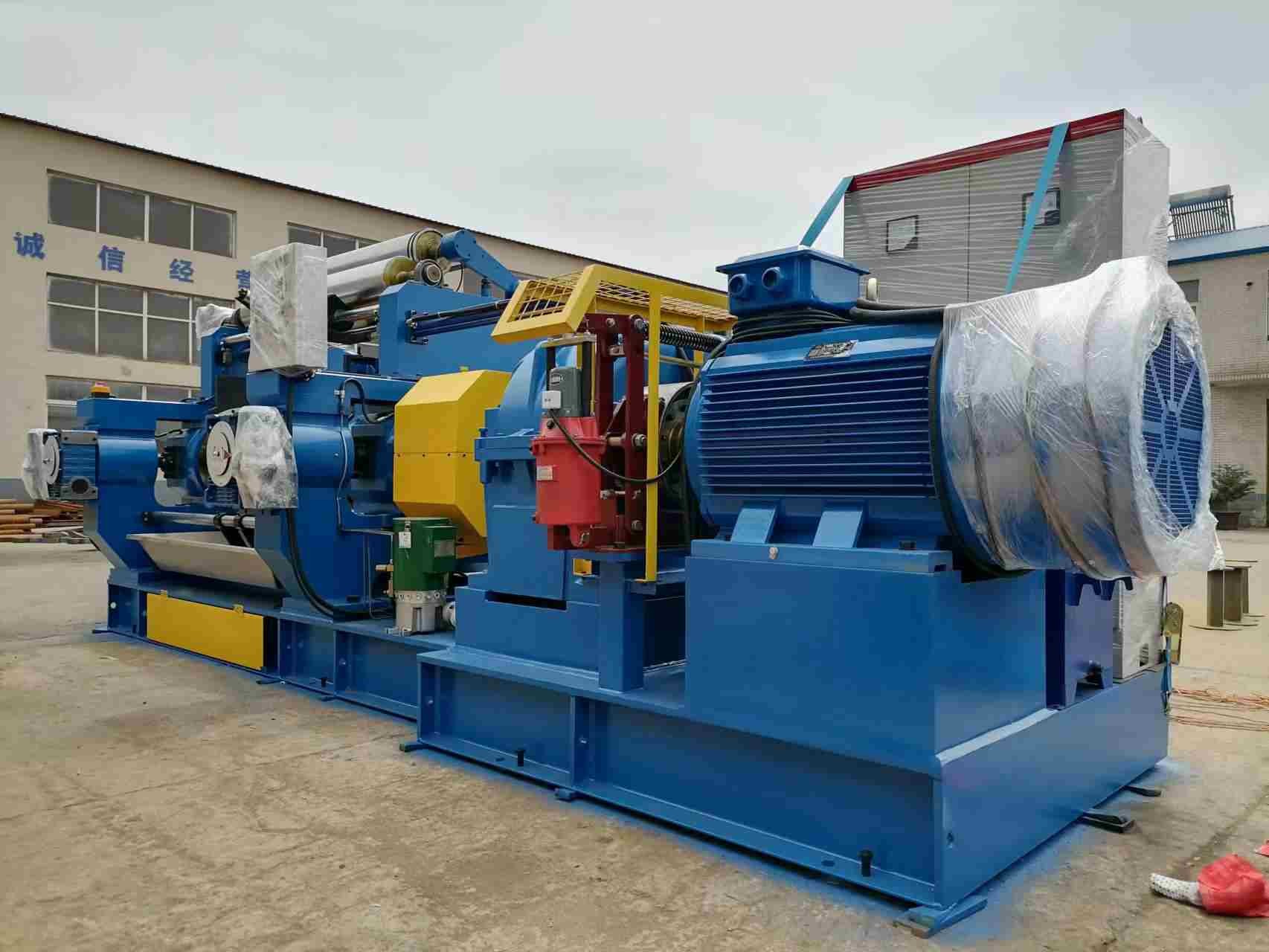

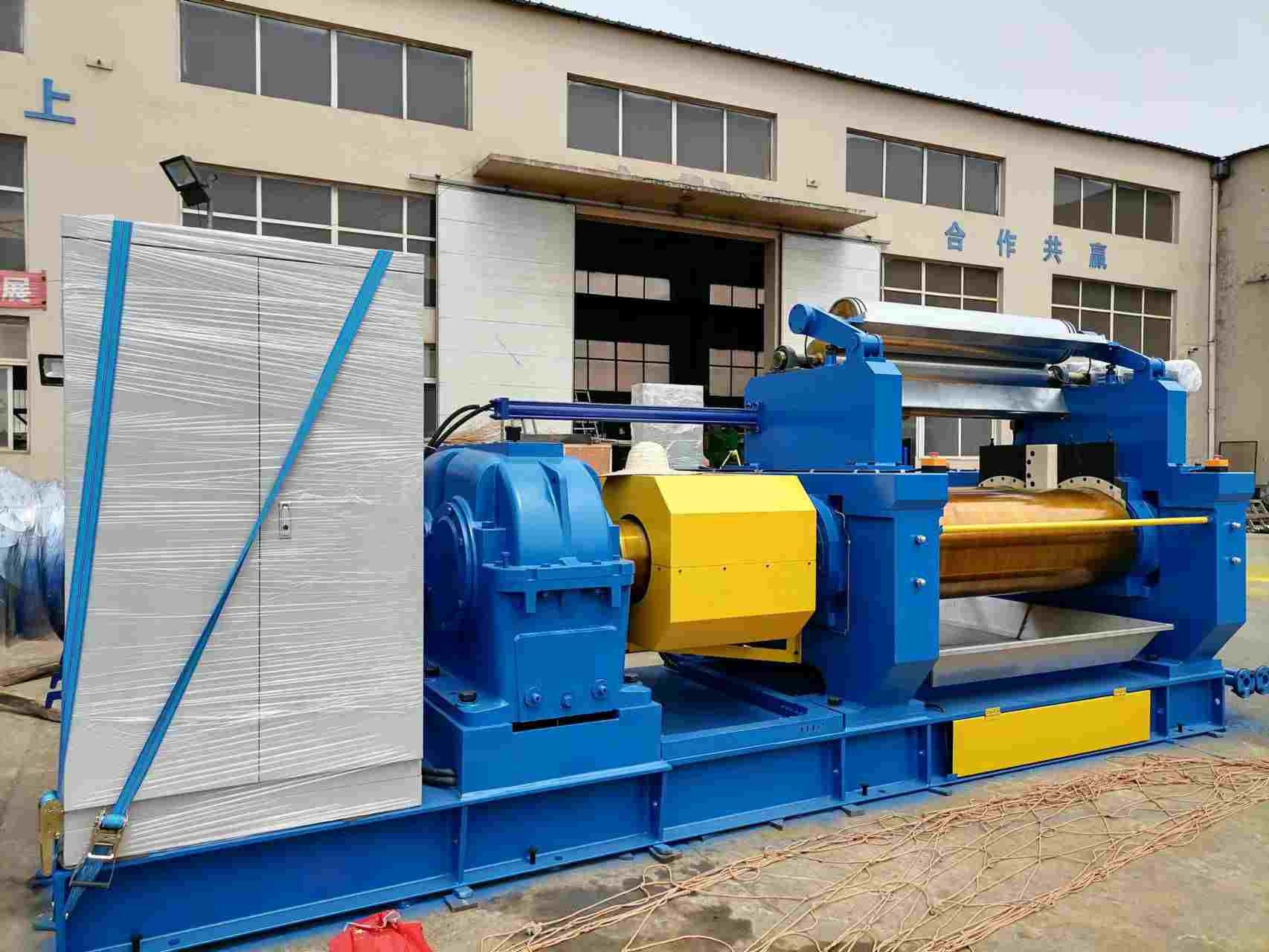

Mezcla de goma de mezcla XK-550 del molino del molino abierto de goma de la máquina 110Kw

Fabrica de venta directa de caucho de mezcla de molino de máquina de molino de mezcla abierta para el procesamiento de caucho

Requisitos de aplicación y funcionamiento del equipo

1.1 Aplicación principal: el molino de mezcla se utiliza principalmente para calentar, mezclar y revestir compuestos de caucho, así como para plastificar, mezclar y revestir caucho crudo.

1.2 Requisitos de funcionamiento A. Ambiente de marcha: altitud < 1000 m,

temperatura: 5°C-40°C, humedad relativa máxima 95%

B. Fuente de alimentación: AC380V, 50 Hz, de tres fases

C. Presión del agua de refrigeración: 0,2-0,4Mpa

Temperatura del agua de refrigeración: < 25°C±3°C

2 Principales parámetros técnicos

Diámetro del rodillo 550 mm

longitud de trabajo del rollo 1530 mm

Capacidad del lote 50-65 kg

Estructura del rodillo delantero rodillo perforado & suave

Estructura trasera del rodillo con enfriamiento central

Velocidad lineal de rodadura delantera 28 o 31 m/min

Relación de velocidad de los rollos 1:1.2 o 1:1.09

Máximo pinza de rodillo de 16 mm

Potencia del motor principal AC110kw

Presión del agua de enfriamiento 0,2-0,4Mpa

Bomba de grasa motorizada de lubricación

Tipo de guía fija o móvil manual

Tipo de mezcladora de stock, motorizada o hidráulica

Dimensiones generales (L*W*H) 6500x2000x2300mm

Peso aproximado 23000 kg

3- Rango de suministro

Cuerpo principal (incluidos los platos, el marco y los rollos) 1 juego

Dispositivo de ajuste del pico y dispositivo de seguridad 1 conjunto

Acoplamiento 1 conjunto

Reducción de engranajes y sistema de lubricación 1 conjunto

Sistema de lubricación de grasa 1 conjunto

Dispositivo de regulación de la temperatura del rodillo 1 conjunto

Dispositivo de parada de emergencia 1 conjunto

Motor principal 1 conjunto

Sistema de control eléctrico 1 conjunto

Conexión de piezas y tornillos de fijación 1 conjunto

Cerrojos de la base 1 conjunto

4 Artículos siguientes preparados por el usuario final

A. Cables de alimentación desde la fuente de alimentación hasta el gabinete de control eléctrico y cables de alimentación desde

el gabinete de control eléctrico para el motor principal del molino.

B. Todas las tuberías fuera de las juntas giratorias.

5 Fabricación y normas técnicas

5.1 Roller: hecho de hierro fundido de níquel, cromo y molibdeno refrigerado a través

fundición centrífuga: la profundidad de la capa endurecida de la superficie del rodillo es de hasta 10-15 mm,

La dureza es de alrededor de HS73±2.

5.2 Rodamiento y sellado de rodamientos: se adoptan rodamientos de rodamientos cilíndricos de doble fila de 8 piezas, acoplamiento con 4 piezas más de rodamiento de empuje, 12 piezas de rodamientos para cada máquina,que podría ahorrar hasta un 10-15% en el consumo de energía, la grasa de lubricación se reduce en un 20-25%.

2 juegos de rodamientos cilíndricos de doble fila para cada carcasa de rodamientos

5.3 Lubricación de rodamientos: bomba de grasa automática motorizada.

5.4 Casas de rodamientos: hechas de acero fundido o hierro fundido mediante tratamiento y transformación por calefacción por recocido, con agujeros de lubricación reservados.Casas de rodamientos por calefacción por recocido

5.5 Dispositivo de ajuste de pinzas: sistema motorizado de ajuste de pinzas, tanto de ajuste único como de ajuste múltiple.

5.6 Marco: hecho de hierro fundido o fabricado mediante tratamiento y transformación por calentamiento por recocido.

5.7 Placa de cama: estructura de soldadura integral, hecha de acero U superior y acero de construcción mediante tratamiento y procesamiento por calentamiento por recocido.

5.8 Guía de las existencias: tipo fijo.

5.9 Sistema de transmisión: transmisión completa cerrada, a través de acoplamientos, reductor de engranajes ((un eje de entrada y un eje de salida), engranaje de conducción y engranaje de fricción,el motor principal conduce los dos rollos en rotación relativa a velocidades diferentesPor lo tanto, se podría realizar la plastificación, mezcla o chapa.

5.10 Dispositivo de regulación de la temperatura del rodillo: compuesto por juntas giratorias superiores y tubos de acero inoxidable con bocas de rociado perforadas.

5.11 Dispositivo de frenado de emergencia: se utiliza el método de consumo de energía para

Hay tres botones de parada de emergencia en los marcos, presiona

el botón si se produce una situación de emergencia, la rotación del rodillo no excederá

1/4 de círculo y el motor principal invertido 1/4 de círculo después en 2 segundos.

Mientras tanto, este molino está equipado con un sistema de frenos eléctrico-hidráulico, que

mejora significativamente la capacidad de seguridad del equipo.

tirando de la cuerda / barra de pecho, el pedal del pie, barra de protección de seguridad están disponibles.

5.12 Cuadro de material: soldado por una placa superior de acero inoxidable.

5.13 arranque del motor principal Star-delta arranque

5Dispositivo de corte de.14: 2 cortadores rectos manuales.

5.15 Mezcladora: de tipo motorizada o hidráulica.Mejledora de tipo motorizada
