18KW-34KW Máquina de enfriamiento de goma por lotes impulsada eléctricamente

Máquina de enfriamiento por lotes de caucho Línea de enfriamiento por lotes

Máquina enfriadora por lotes para fabricar tubos de caucho

1. Condiciones de trabajo
1.1 Uso del equipo: La película se prensa, empapa, enfría y seca, y luego se coloca (manualmente) para el siguiente proceso.

1.2 Entorno de uso del equipo: altitud <1000 m, la temperatura más alta es de 40 ℃, la temperatura más baja es de 5 ℃;la humedad relativa es de hasta el 95%.
1.3 Fuente de alimentación: AC380/AC220, 50Hz;

1.4 Agua de refrigeración: temperatura del agua 25±5℃;presión de agua 0.3-0.4MPa;consumo: 6m³/h.

1.5 Aire comprimido: presión: 0.5~0.8MPa, consumo: 0.3m³/min

2. Resumen de la estructura principal

1) Dispositivo de acceso:
Se utiliza para recoger la película prensada de la prensa de tabletas.El cilindro de aire controla la elevación y el descenso del marco de recogida oscilante, lo cual es conveniente para la operación;la velocidad del pick-up se puede ajustar manualmente, que se puede combinar con la velocidad de la prensa de tabletas y el dispositivo de elevación trasero.
2) Dispositivo de presión:
Equipado con un triplete, una válvula y un cilindro de presión, el cilindro está controlado por una válvula de solenoide para impulsar la acción del rodillo de presión de regulación, de modo que las películas discontinuas se presionen juntas, de modo que las películas se puedan producir de forma continua.

3) Dispositivo de remojo: Función: remoje la película transportada por el dispositivo receptor y lleve el agente de liberación.

Equipado con un tanque de agente de aislamiento, equipado con un sistema de enfriamiento y conectado a la fuente de agua de enfriamiento, el líquido de aislamiento puede enfriarse continuamente para controlar la temperatura del líquido de aislamiento.

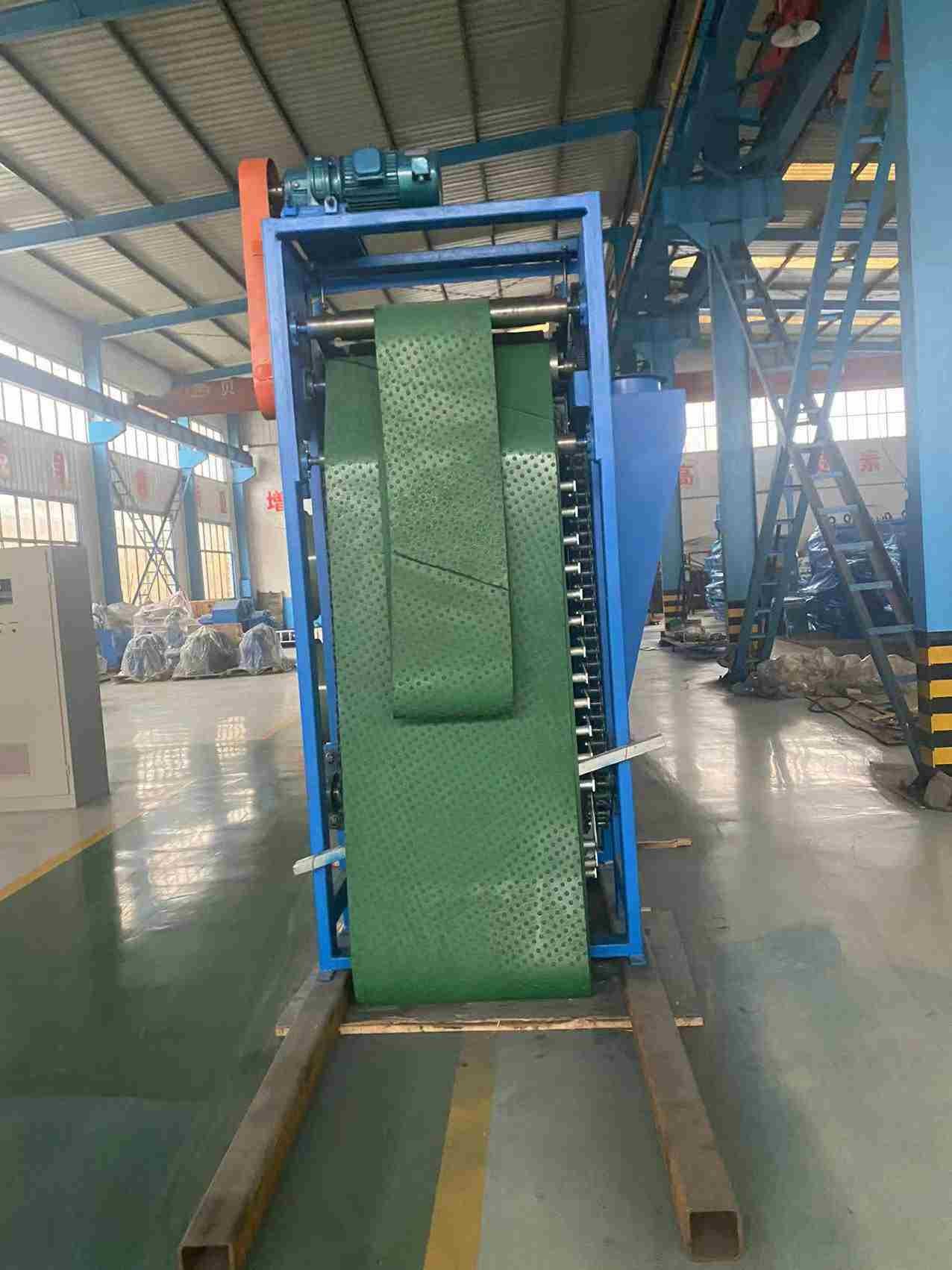

4 )Dispositivo de sujeción y elevación:

El dispositivo trepa y transporta la película recubierta con líquido aislante a la sección enfriada por aire, y el dispositivo trepador se levanta en cierto ángulo con el suelo horizontal;

Hay un tanque de recolección de agua debajo del dispositivo de escalada, que puede drenar el exceso de agente de liberación de la película nuevamente al tanque de aislamiento.

La correa de soporte tiene una función de inversión de movimiento para evitar que el pegamento se bloquee en la entrada de pegamento, y la película se puede invertir y devolver al tanque del agente aislante, lo cual es conveniente para manejar situaciones inesperadas y reducir el tiempo de inactividad y el tiempo de mantenimiento.

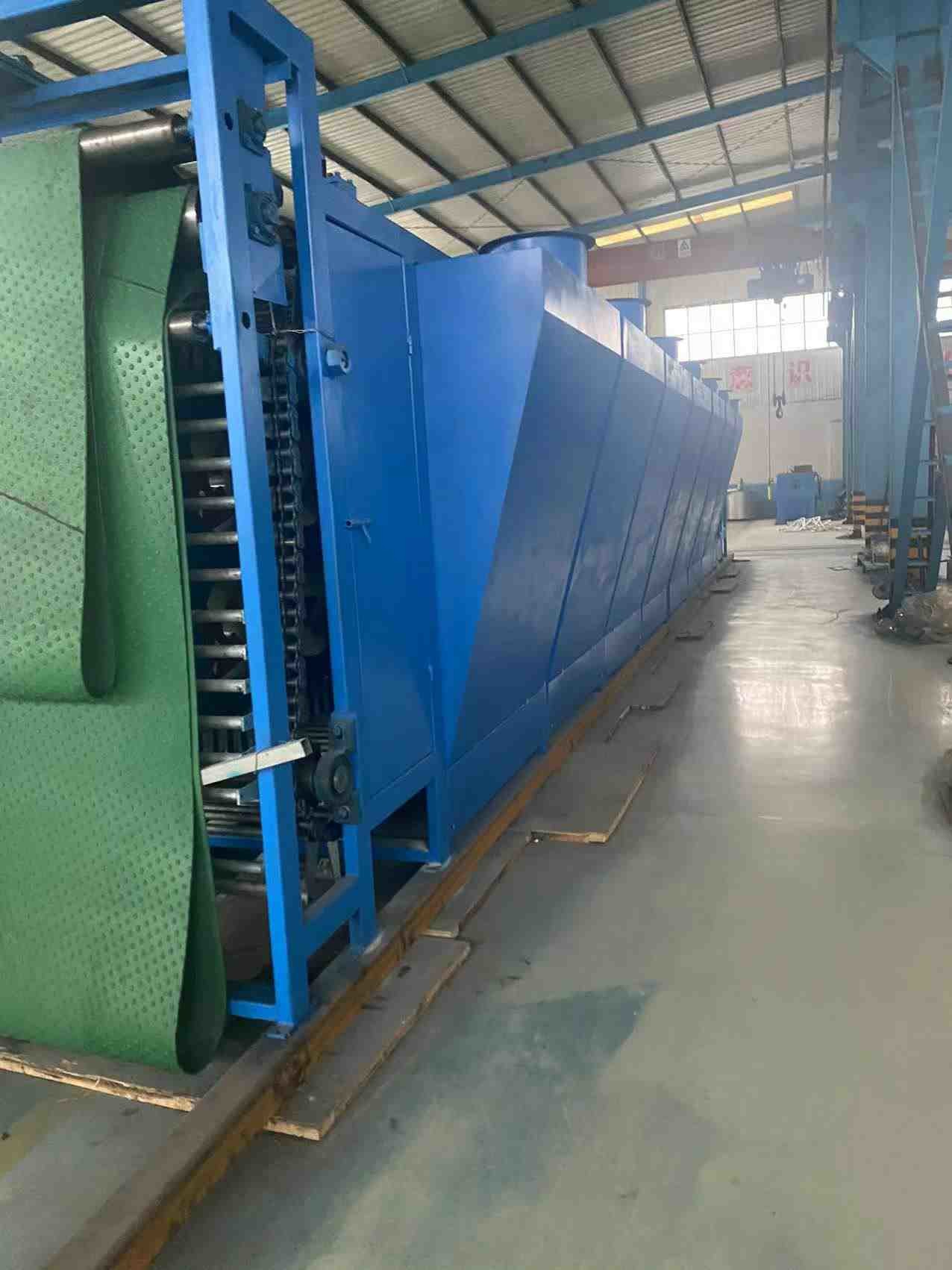

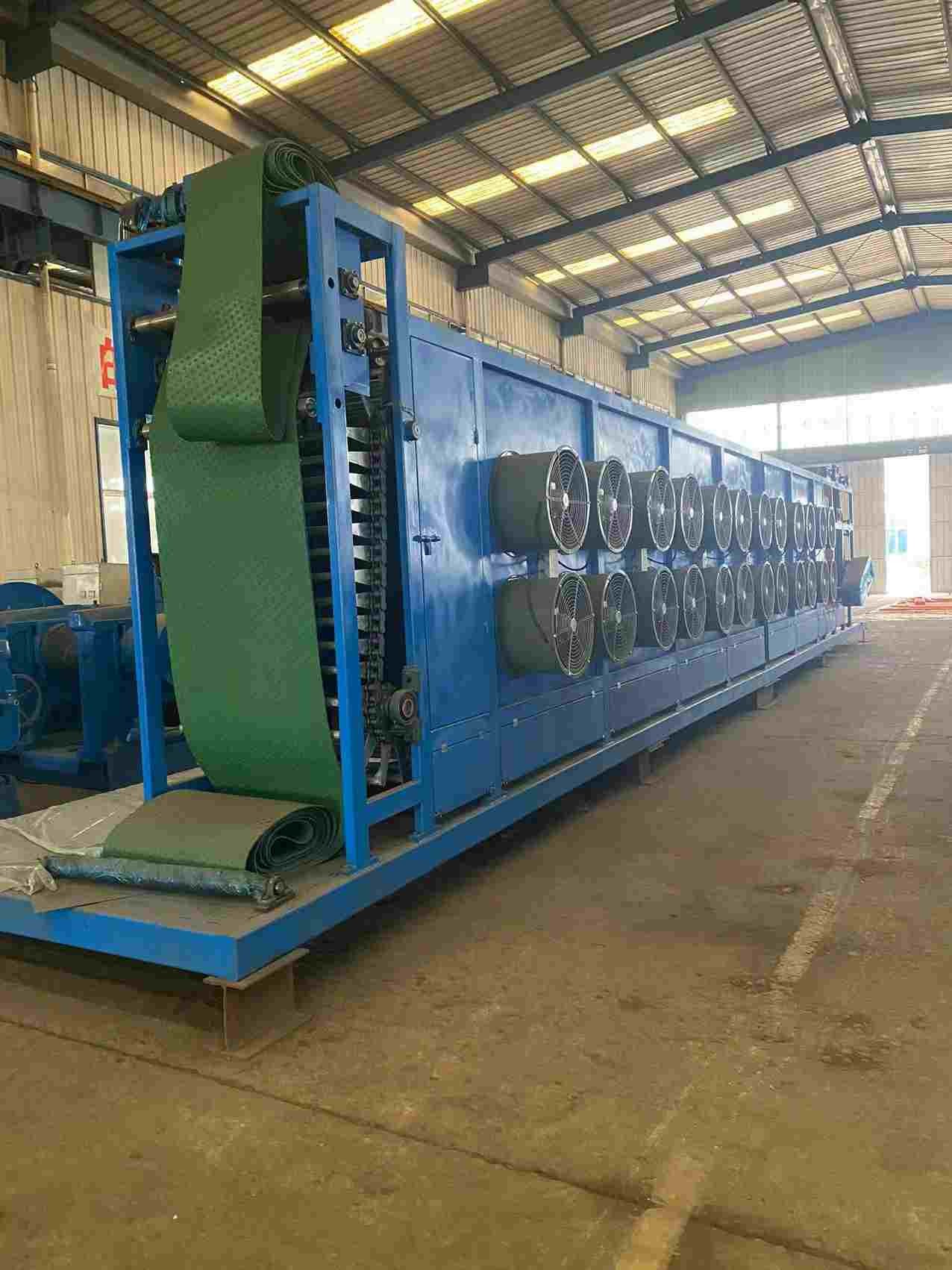

5) Dispositivo de refrigeración por aire:

Composición: Se compone de bastidor, ventilador de refrigeración, varilla colgante y dispositivo de transporte de varilla colgante, deflector de viento, etc.

La barra colgante adopta la estructura soldada de tubería de acero y el pasador se instala en la barra colgante.La película es presionada por el dispositivo de rodillo de presión en la sección de enfriamiento por aire, y el pasador se fija en la barra colgante para evitar que la película se deslice de la barra colgante bajo el fuerte viento que sopla.
